Connaître les caractéristiques mécaniques du sol est indispensable pour dimensionner les fondations d’une future construction. C’est pourquoi, chez BNS, nous testons le sol en profondeur à l’aide d’un pénétromètre statique. Nos équipes d'ingénieurs rédigent un rapport détaillant les propriétés mécaniques du sol et permettant un calcul précis de fondations superficielles ou profondes ainsi que des ouvrages de soutènement.

La liste des mesures exploitables grâce au sondage au pénétromètre statique

  • Résistance à la pointe,
  • Résistance au frottement latéral,
  • Angle de frottement interne,
  • Constante de compressibilité,
  • Capacité portante,
  • Risque de tassement d’une fondation,
  • Composition théorique du sol,
  • Pression de fondation admissible,
  • Niveau d’eau au moment de l’essai.

Avant de réserver un sondage au pénétromètre statique, il faudra s’assurer des conditions d’accès au chantier

  • Poids : environ 20.000kg
  • Pente maximum du terrain : 10%
  • (H10cm/L100cm)
  • Dimensions : L 8,50 x l 2,55 x H 3,75m
  • Ouverture minimale terrain : 3,00 cm
  • Hauteur minimale de travail : 4,20m

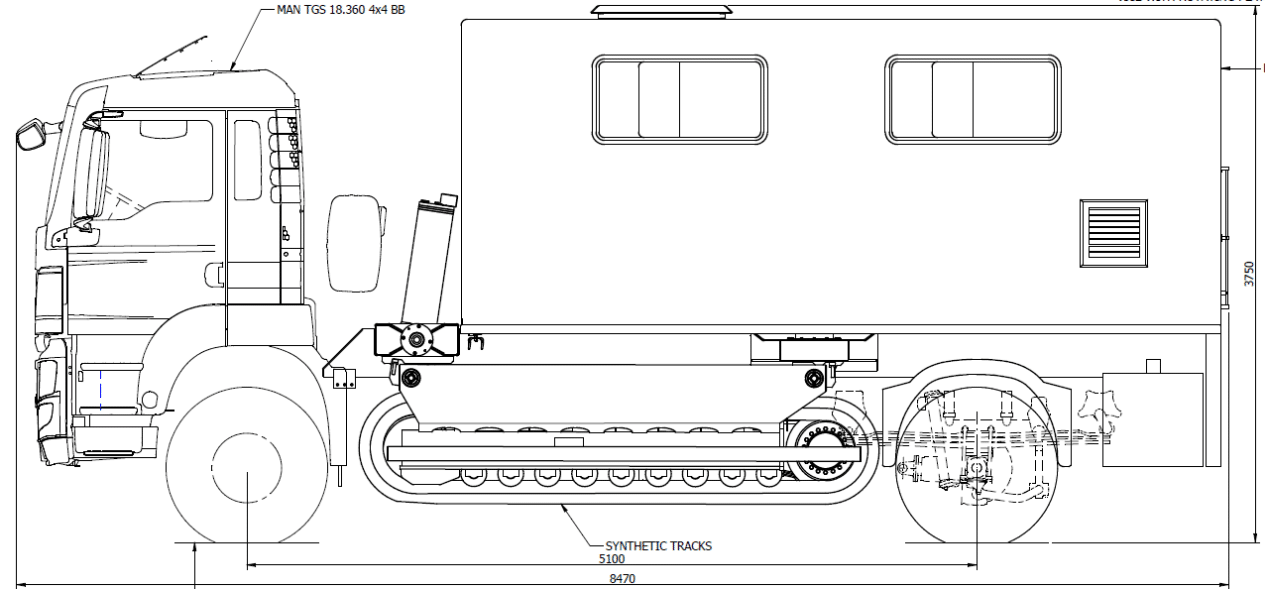

plan du camion de BNS pour analyse géologique

Nos équipes de techniciens se déplacent dans toute la Wallonie et au Grand-Duché de Luxembourg.

Comment se déroule un sondage au pénétromètre statique

Les essais statiques ou CPT (Cône Penetration Test) consistent à utiliser un équipement hydraulique pour enfoncer un train de tige dans le sol muni à son extrémité d’une pointe normalisée.

Pendant l’avancement de la pointe, à une vitesse constante (2cm/s), la résistance à la pénétration (Qc) et de frottement latéral (Ft) sont mesurés. La capacité d’enfoncement est définie par la masse lestée du camion (20T).

L’essai CPT est adapté tant aux sols pulvérulents qu’aux sols cohérents (fins) du type argile. L’analyse des diagrammes permet d’apprécier l’homogénéité d’un site, de déceler des zones hétérogènes (recherches de cavités karstiques ou des zones de terrain décomprimé), de positionner les couches dures et d’obtenir de bons résultats pour le dimensionnement des fondations superficielles et profondes.

Toutefois, en cas de bancs de roches ou de sols fortement compacts, la machine est arrêtée dès que la résistance à la pointe est supérieure à 60 kN.
